Conteg предлагает два разных принципа охлаждения: технология непосредственного охлаждения (DX) с полным контуром охлаждения в корпусе кондиционера и технология на охлажденной воде (CW) предполагающая подключение к системе холодного водоснабжения здания. Обе технологии охлаждения представлены двумя основными типами конструкций для двух разных приложений: для установки на крыше шкафа и для монтажа на одну из его боковых стенок. Кондиционеры CoolSpot подходят для организации охлаждения в напольных шкафах; они также могут выступать в качестве дополнительных систем охлаждения оборудования в центрах обработки данных или в серверных помещениях, если мощности основной системы охлаждения недостаточно.
CoolSpot CW
CoolSpot CW – холодильные агрегаты, предназначенные для установки в помещениях, в которых тепло и шум, генерируемые компрессором кондиционера, являются помехой. Холодильные агрегаты этой конструкции подключаются к системе холодного водоснабжения здания. Холодильная мощность агрегата регулируется установленным внутри него 2-ходовым клапаном, который обеспечивает поддержание заданной температуры внутри шкафа Conteg.
Холодильные агрегаты Conteg CoolSpot CW предназначены для поддержания нужной температуры внутри шкафов Conteg. Управление внутренней температурой шкафа, оборудованного холодильным агрегатом CoolSpot, обеспечивается очень малыми энергозатратами. Серия холодильных агрегатов AC-ТW готова для подключения к системе холодного водоснабжения в здании. Установленный в холодильном агрегате радиальный вентилятор отвечает за подачу в шкаф воздушного потока определенной мощности через высокоэффективный теплообменник типа «вода-воздух».
Благодаря бесшумной работе и отсутствию тепла, генерируемого установкой, холодильные агрегаты CoolSpot CW могут устанавливаться в помещениях, где постоянно присутствуют люди При установке таких агрегатов в тесных помещениях нужно убедиться в том, что над шкафом или с одной из его сторон достаточно свободного пространства.
Холодильные агрегаты CoolSpot CW оснащаются 2-ходовым соленоидным клапаном с пневматическим термостатом рециркулирующего воздуха. Диапазон задаваемых температур (регулируется отверткой): от +20 до +46 °C. Дискретность регулировки температуры: 4 K. При обнаружении высокого уровня конденсата система закрывает соленоидный клапан, вентиляторы продолжают работать.
Холодильные агрегаты CoolSpot легко интегрируются в систему мониторинга RAMOS, что позволяет осуществлять удаленный мониторинг температуры внутри шкафа.
CoolSpot TW
Серия потолочных холодильных агрегатов CoolSpot Top Mount (AC-TW) предлагает непревзойденные характеристики охлаждения и высвобождение напольного пространства для установки шкафов. Холодильный агрегат CoolSpot AC-TW предлагается с номинальной мощностью охлаждения от 2200 до 6700 Вт (мощность охлаждения зависит от температуры воды и воздуха, а также от расхода воды). Поскольку агрегат устанавливается на крыше шкафа, над шкафом должно быть некоторое свободное пространство. Холодильные агрегаты CoolSpot TM-CW совместимы со следующими сериями напольных шкафов: RDF и RSF.
Большим преимуществом этой модели потолочной установки является ее идеальное сочетание со шкафами Conteg, оснащенными разделительной рамой и панелями-заглушками. Благодаря такому расположению холодная зона находится в передней части шкафа, что позволяет эффективно охлаждать установленное в него оборудование. Воздух из горячей зоны, расположенной в задней части шкафа, забирается холодильным агрегатом CoolSpot. В результате это решение охлаждения характеризуется высокой эффективностью при малых энергозатратах.

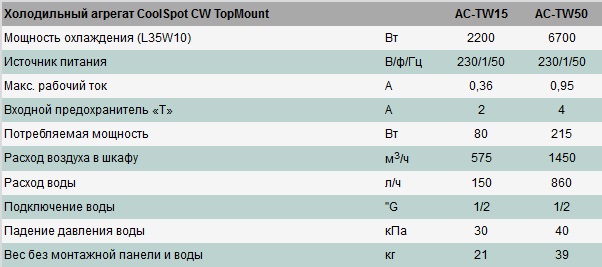

Техническая информация:
CoolSpot WW
Настенный холодильный агрегат CoolSpot Wall Mount (AC-WW) предлагается с номинальной мощностью охлаждения от 870 до 6700 Вт (мощность охлаждения зависит от температура воды и воздуха, а также от расхода воды). Поскольку холодильные агрегаты CoolSpot AC-WW устанавливаются вместо одной из боковых стенок шкафа, наличие свободного пространства над шкафом не требуется. Холодильные агрегаты CoolSpot WW совместимы со следующими сериями напольных шкафов: RDF, RSF, ROF and RMF.
Такой холодильный агрегат подходит для объектов, где есть холодная вода и свободного пространства над шкафом недостаточно для установки потолочного холодильного агрегата. Горячий воздух забирается холодильным агрегатом сверху шкафа, холодный воздух подается снизу. Преимущество этой модели, устанавливаемой на боковую стенку шкафа, заключается в том, что один шкаф можно оснастить двумя холодильными агрегатами CoolSpot AC-WM-CW. Благодаря этому обеспечивается необходимое резервирование источника охлаждения.

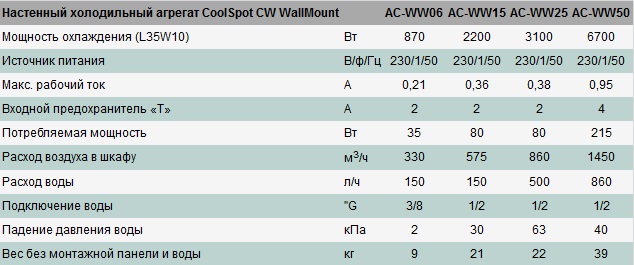

Техническая информация:
CoolSpot DX
Кондиционеры CoolSpot DX включают в себя полный контур охлаждения: компрессор, испаритель, конденсатор и все необходимые компоненты и системы управления Этот кондиционер предназначен для охлаждения напольного шкафа с тепловой нагрузкой до 6 кВт. Кондиционеры CoolSpot DX представляют собой простую в установке и использовании систему охлаждения, которой требуется лишь источник питания и дренаж для отвода конденсата. Холодильная мощность кондиционера задается встроенным контроллером с простым экраном, обеспечивающим поддержание заданной температуры внутри шкафа Conteg.
Кондиционер Conteg CoolSpot DX является моноблочным решением непосредственного охлаждения с внутренним поршневым компрессором (т.е. прокладка дополнительных трубопроводов не требуется). Конденсат не образуется благодаря испарителю конденсата (в версиях мощностью 1,4 кВт и выше), а также благодаря тройной системе защиты от конденсата. Это означает, что конденсат, обычно ассоциируемый с системами кондиционирования, в данном случае отсутствует, либо его объем минимален, что обуславливает невероятную гибкость этого решения. Специальная конструкция конденсатора обеспечивает высокую эффективность работы без каких-либо воздушных фильтров, что сокращает расходы на техническое обслуживание системы.
В стандартном исполнении кондиционеры CoolSpot DX оснащаются платами электронного управления, благодаря которым работа кондиционера контролируется значительно лучше, чем стандартными электромеханическими устройствами. Благодаря использованию электронных панелей управления обеспечивается оптимальная эффективность работы кондиционеров Conteg и предотвращается переохлаждение оборудования в шкафу.
При установке таких кондиционеров в тесных помещениях нужно убедиться в том, что в помещении достаточно свободного пространства и в нем организована правильная вентиляция воздуха для того, чтобы условия эксплуатации не выходили за рамки приемлемых (температура должна быть не выше +55 °C).
Кондиционеры CoolSpot легко интегрируются в систему мониторинга RAMOS, что позволяет осуществлять удаленный мониторинг температуры внутри шкафа.
CoolSpot TM-DX
Серия потолочных кондиционеров CoolSpot (Top Mount) DX предлагает непревзойденные характеристики охлаждения и высвобождение напольного пространства для установки шкафов. Охлаждающая способность кондиционеров CoolSpot TM варьируется от 1 кВт до 6 кВт (примерно 20500 британских тепловых единиц (BTU)/час). Эти кондиционеры совместимы со следующими сериями напольных шкафов: кроссовые шкафы RDF класса PREMIUM исерверные шкафы RSF класса PREMIUM.
Потолочный кондиционер является моноблочным решением непосредственного охлаждения (типа DX), т.е. прокладка дополнительных трубопроводов не требуется. Конденсат не образуется благодаря испарителю конденсата (в версиях мощностью 1,4 кВт и выше), а также благодаря системе тройной защиты от конденсата, разработанной компанией Stulz.
Все потолочные кондиционеры оснащаются стандартной электронной панелью управления. Благодаря использованию электронных панелей управления обеспечивается оптимальная эффективность охлаждения и предотвращается переохлаждение оборудования в шкафу.
При установке таких кондиционеров в тесных помещениях нужно убедиться в достаточной высоте помещения и в том, что в помещении организована правильная вентиляция воздуха для того, чтобы условия эксплуатации не выходили за рамки приемлемых (температура должна быть не выше 55 °C).

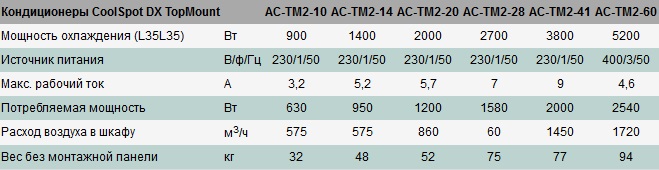

Техническая информация:
-
Охлаждающая способность кондиционера: 1-6 кВт
-
Компактная конструкция – для подводки хладагента прокладка трубопроводов не требуется
-
Система испарения конденсата (устанавливается по умолчанию в агрегатах мощностью от 1,4 кВт и выше) позволяет отказаться от организации его дренажа
-
Система тройной защиты предотвращает попадание конденсата в шкаф
-
Поверхность теплообменника имеет специальное покрытие, чтобы обеспечить наивысшую степень защиты от его засорения, и поэтому кондиционер способен работать на полную мощность даже тогда, когда температура окружающего воздуха повышается до 55 °C
-
Система охлаждения изначально рассчитана на работу без фильтров, что обуславливает сокращенный список работ по периодическому техническому обслуживанию этого устройства
-
Кондиционеры оснащаются простыми в использовании электронными панелями управления, поддерживающими в шкафах точно заданную температуру
Если температура внутри шкафа становится слишком высокой, срабатывает сигнализация. Решение CoolSpot TM может быть интегрировано в существующие системы мониторинга либо в Систему мониторинга среды и шкафов компании Conteg для того, чтобы сигнализация осуществляла удаленное информирование о том, что температура превысила пороговые значения, заданные пользователем.

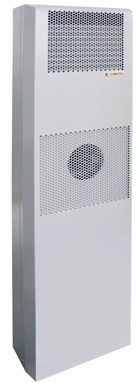

CoolSpot WM-DX
Настенные кондиционеры CoolSpot WallMount DX устанавливаются вместо боковых стенок шкафов, что позволяетне беспокоиться о наличии свободного пространства над шкафом. Эти кондиционеры совместимы со следующими сериями напольных шкафов: кроссовые шкафы RDF класса PREMIUM, серверные шкафы RSF класса PREMIUM.
Настенные кондиционеры CoolSpot WM идеально подходят для установки в помещениях с низкими потолками, где установка потолочных кондиционеров невозможна. Кондиционеры CoolSpot WM имеют мощность от 1.1 до 3,0 кВт (у одного кондиционера). Для повышения охлаждающей мощности или для резервирования (ротация кондиционеров – опционально) на один шкаф можно установить два кондиционера CoolSpot WM.
При установке таких кондиционеров в тесных помещениях нужно убедиться в том, что в помещении достаточно свободного пространства и в нем организована правильная вентиляция воздуха для того, чтобы условия эксплуатации не выходили за рамки приемлемых (температура должна быть не выше 55 °C).
Кондиционеры CoolSpot WM используют ту же технологию охлаждения (непосредственное охлаждение), что и потолочные кондиционеры. Революционная конструкция этих кондиционеров заключается в том, что для их функционирования не требуется фильтров, что уменьшает эксплуатационные расходы на это оборудование. Все кондиционеры CoolSpot WM оснащаются стандартными электронными панелями управления, обеспечивающими поддержание точно заданной температуры. Кондиционеры CoolSpot WM могут интегрироваться в систему мониторинга RAMOS, которая сможет обеспечить удаленное уведомление в том случае, если температура внутри шкафа превысит заданные пользователем пороговые значения.

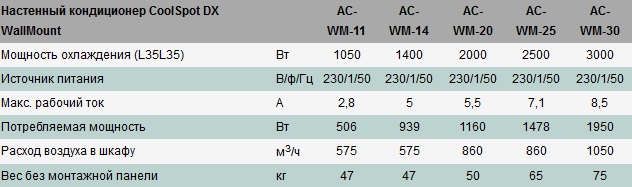

Техническая информация:
- Охлаждающая способность кондиционеров составляет 1,1-3 кВт
- Компактная конструкция – для подводки хладагента прокладка трубопроводов не требуется
- Система испарения конденсата (предлагается для агрегатов мощностью от 1,4 кВт и выше) позволяет отказаться от организации его дренажа
- Поверхность теплообменника имеет специальное покрытие, чтобы обеспечить наивысшую степень защиты от его засорения, и поэтому кондиционер способен работать на полную мощность даже тогда, когда температура окружающего воздуха повышается до +55 °C
- Система охлаждения изначально рассчитана на работу без фильтров, что позволяет сократить расходы на техническое обслуживание этого устройства
- Кондиционер удобен в управлении: температура в шкафу задается очень просто
- Электронная панель управления обеспечивает точный контроль за холодильным агрегатом для поддержания необходимых климатических условий внутри шкафа
- В рамках модернизации даже ранее установленный шкаф серии ROF может быть оснащен кондиционером данного типа: в ходе монтажа боковая стенка заменяется на кондиционер; в дополнение устанавливаются панели-заглушки. Это необходимо для того, чтобы выполнялись условия для обеспечения класса защиты IP 54.
